MOTOR Plus-Online.com - Berikut arti warna kabel kelistrikan pada motor Honda BeAT, punya fungsi dan gunanya masing-masing.
Brother pastinya tahu bahwa motor dialiri dengan mekanisme arus listirk.
Dengan listrik, beberapa fitur motor pun jadi memiliki fungsinya.
Seperti lampu, klakson, ekectric starter, port USB, maupun panel instrumen pada motor.
Dan seperti biasanya buat bikers yang sering bongkar motor, pastinya penasaran dengan beberapa panel kelistirkan motor.
Salah satunya yakni arti beberapa warna kabel pada motor.
Setiap warna pada kabel motor memiliki fungsi yang berbeda-beda.
Pemberian warna yang berbeda pada setiap kabel motor sangat penting guna mengidentifkasi arus listrik yang ada.
Baca Juga: Warna dan Fungsi Kabel pada Motor Honda, Awas Jangan Salah Cabut

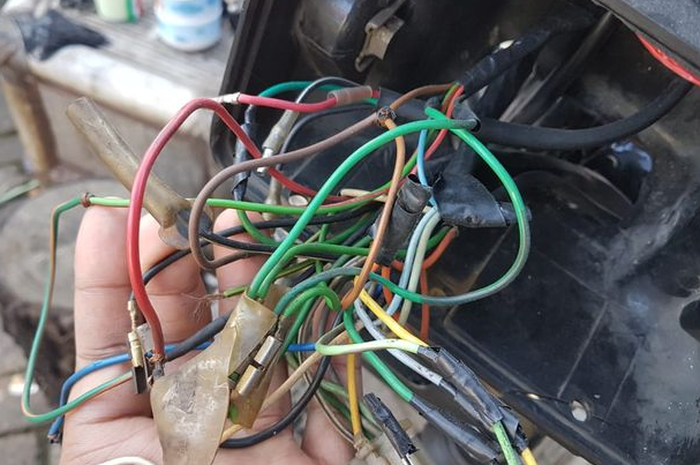

Ambil contoh coba kita bedah arti warna kabel pada motor Honda BeAT.
Dan berikut arti warna serta fungsi kabel yang terpasang pada motor Honda BeAT.
- Hijau: (-) masa, berlaku untuk semua negatif
- Biru Laut: (+) sein/reting kanan
- Oranye: (+) sein/reting kiri
- Cokelat: (+) lampu kota
- Hitam-Merah: (+) spul CDI
- Hitam-Putih: (+) kunci kontsk
- Hitam-Kuning: (+) koil
- Biru-Kuning: (+) pulser CDI
- Hijau-Kuning: (+) lampu rem
- Merah: (+) aki
- Hitam: (+) kunci kontak
- Putih: (+) alternator pengisian dan (+) lampu dekat
- Kuning: (+) arus beban ke saklar lampu
- Biru: (+) lampu jauh
- Abu-abu: (+) flasher
Jadi begitu brother arti warna dan fungsi pada kabel motor Honda BeAT.
